汽车用压缩天然气钢瓶_福建华福钢瓶制造有限公司

汽车用压缩天然气钢瓶

汽车用压缩天然气钢瓶规格及性能参数
CNG seamless steel gas cylinders for automotive vehicles

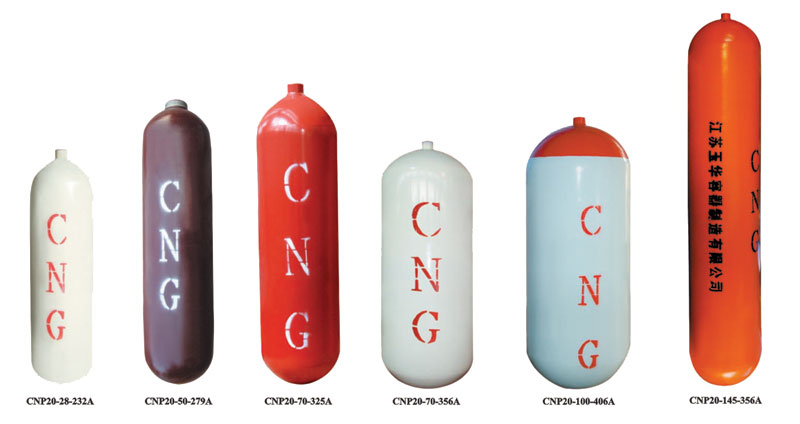

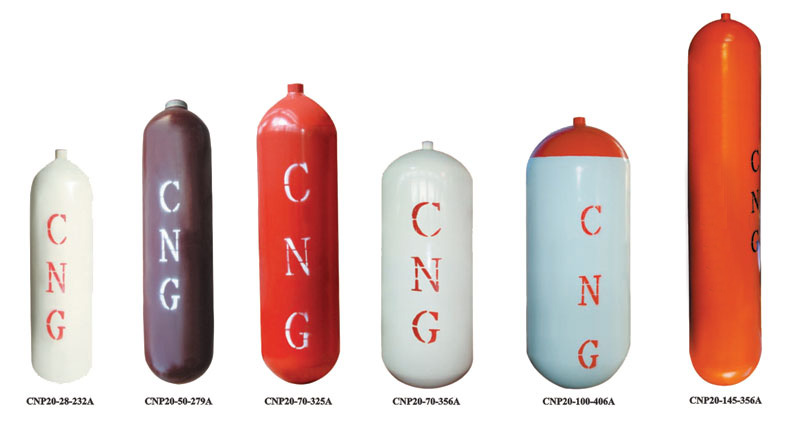

序号 NO	气瓶型号 Cylinder type No.	材质 Material	公称容积 Nominal water Volume(L)	公称工作压力 Nominal working Pressure	水压试验压力 Hydraulic test Pressure	重量 Weight (Kg)	长度 Length (mm)	使用环境温度 Ambient Temperature In duty(℃)	设计壁厚 Design Thickness (mm)
1	CNP20-(20 28 34)-232A ISO11439	30CrMo 34CrMo4	20	200(Bar)	300(Bar)	27	665	-40~65	6.0
			28			35	880
			34			41	1040
2	CNP20-(40-90)-279A GB17258	30CrMo	40	20(MPa)	33.4(MPa)	58	910	-50~60	7.7
			50			69	1100
			60			80	1290
			70			91	1480
			80			101	1670
			90			113	1860
3	CNP20-(60-100)-325A GB17258	30CrMo	60	20(MPa)	33.4(MPa)	93	1020	-50~60	9.0
			70			105	1160
			80			117	1300
			90			129	1440
			100			140	1580
4	CNP20-(57-145)-356A ISO11439	34CrMo4	57	200(Bar)	300(Bar)	61	810	-40~65	7.6
			65			68	895
			70			74	950
			80			82	1060
			90			90	1170
			100			98	1280
			110			106	1390
			120			114	1505
			130			122	1615
			140			130	1725
			145			134	1780
5	CNP20-(70-145)-406A ISO11439	34CrMo4	70	200(Bar)	300(Bar)	81	790	-40~65	8.7
			80			89	875
			90			97	960
			100			105	1045
			110			113	1130
			120			121	1215
			130			129	1300
			140			137	1385
			145			141	1425
